آشنایی با پروفیل های کناف

جهت خرید آنلاین محصولات به فروشگاه خشکه چین مراجعه بفرمایید

پروفیل C یا اِستاد STUD

اِستاد اِلمان عمودی و یکی از سازه های اصلی در ساختار دیوار خشک می باشد . این پروفیل به وسیله نورد سرد ( Cold form ) تولید می شود و ضخامت ورق آن به صورت معمول 05. تا 06. سانتیمتر است . استاد ها در دیوار خشک کناف در فواصل 60،40،30 سانتیمتر از یکدیگر و در داخل پروفیل رانر نصب می گردد .اتصال این دو پروفیل به وسیله پیچ سازه کناف که به پیچ LB یا پیچ LN معروف هستند و یا به وسیله پانج کردن این دو به هم انجام می شود . استاد در دو نوع استاندارد *DIN وNF ساخته می شود که هر یک ویژگی خاص خود را دارد.

استاندرد DIN شامل: استاد CW50 - استاد CW70 - استاد CW100

استاندارد NF شامل:استاد C26 - استادC50 - استاد C70 - استاد C100

*موسسه استاندارد آلمان یا DEUTSCHES INSTITUT FUR NORMUNGکه به اختصار آن را DIN می نامیم، نام سازمان ملی استاندارد آلمان است که بعنوان عضوی از سازمان استاندارد سازی بین المللی فعالیت میکند.

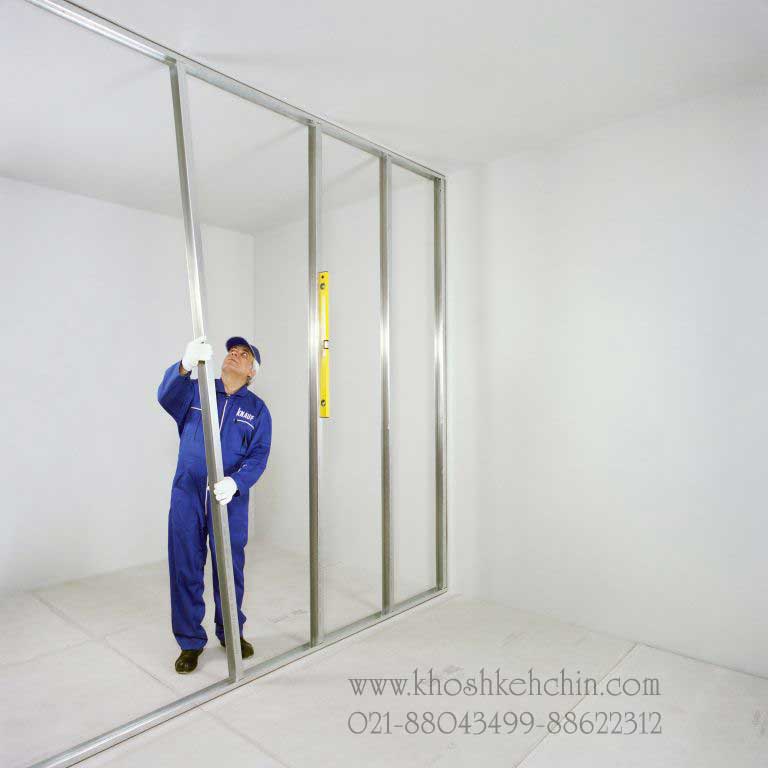

در تصویر زیر جایگذاری استاد ها را در درون رانر می بینید . المان های عمودی ممکن است با فواصل مختلف در دیوار نصب گردد . این پروفیل های گالوانیزه سبک در نهایت ساختار دیوار خشک را تشکیل می دهند . طول پروفیل استاد 3 متر بوده و با ضخامت 0.6 میلی متر تولید می گردد . ابعاد استاد 100 به این شرح است . عرض 10 سانتی متر ، ارتفاع بال 4 سانتی متر و لبه ی برگشتی 5 میلی متر .

نام محصول	ضخامت ورق	متراژ هر شاخه	تعداد در هر بسته	تعداد در هر بندیل
استاد50	0.6 میلی متر	3	10شاخه	24 بسته
استاد70	0.6 میلی متر	3	10شاخه	18بسته
استاد100	0.6 میلی متر	3	10شاخه	15بسته

​

پروفیل U یا رانر Runner

این پروفیل جز افقی و اصلی در ساختار دیوار خشک محسوب می شود. این سازه بصورت افقی در قسمت پایین وبالای دیوار خشک قرار گرفته و بعنوان راهنما برای قرار گیری پروفیل اِستاد یا همان پروفیل C می باشد . پروفیل های استاد و رانر به صورت مشترک سازه ی دیوار خشک را تشکیل می دهند و به دلیل اتصالات کاملا مفصلی در هنگام زلزله به صورت کامل حرکت می کنند . رانر ها در کف بتنی ( قبل از اجرای نازک کاری ) معمولا با شلیک میخ فولادی به کف و سقف دوخته می شوند . این کار توسط میخ چاشنی انجام می شود . اما زمانی که کف تمام شده اجرا شده و با شلیک میخ فولادی احتمال شکستن سرامیک یا سنگ کف وجود دارد از رول پلاک برای اتصال استفاده می شود .

طول سازه رانر 100 معمولا 4 متر است و با ضخامت ورق 0.6 میلی متر تولید می شود . اتصال بین استاد و رانر معمولا به وسیله پیچ سازه یا به وسیله پانچ کردن انجام می شود .

نام محصول	ضخامت ورق	متراژ هر شاخه	تعداد در هر بسته	تعداد در هر بندیل
رانر50	0.6 میلی متر	4	10شاخه	32 بسته
رانر70	0.6 میلی متر	4	10شاخه	32 بسته
رانر100	0.6 میلی متر	4	10شاخه	24 بسته

پروفیل F47

این پروفیل جزء اصلی سازه سقف کاذب کناف است و نقش سازه باربر در سقف یک پارچه کناف را دارد . مقطع این پروفیل به شکل C است و در ضخامت 06. سانتیمتر تولید می شود. کلیه طرحها در سقف با پروفیل F47 فرم داده می شود سپس پنل های گچی روی آن نصب می شود. با ایجاد شبکه باربر از پروفیل F47 به فواصل 120 سانتی متر و شبکه پنل خور به فاصله 50 سانتی متر بستر مناسب جهت نصب پانل های گچی فراهم می گردد . شبکه پنل خور و شبکه باربر که بر هم عمود هستن به وسیله قطعه کلیپس ( اتصال کامل F47 ) به یکدیگر متصل می گردند .

طول پروفیل اف معمولا 4 متر بوده و در بسته های 20 تایی و بندیل های 480 شاخه ایی بسته بندی می شوند . از مقاطع مشابه پروفیل F47 می توان به سازه CD60 اشاره نمود که از این پروفیل نیز طبق دستورالعمل نصب سقف کاذب کناف میتوان برای زیر سازی سقف کاذب استفاده نمود .

ضخامت ورق	متراژ هر شاخه	تعداد در هر بسته	تعداد در هر بندیل
0.6	4	20شاخه	21بسته

پروفیل UH36

این پروفیل کناف ساختاری است افقی که برای ساخت آویز ترکیبی بعنوان قسمتی از زیر سازی سقف کاذب مورد استفاده قرار می گیرد.ودر دسته بندی رانرها قرار می گیرد. برای سقفهای با آویز بیش از 20 سانتیمتر از این پروفیل استفاده می شود به این شکل که در آویز ترکیبی از اتصال سقفی HT90 وپروفیل UH36 وبراکت ساخته و برای این کار HT90به سقف متصل می شود و پروفیل UH36 با پیچ به آن نصب می شود همچنین برای اتصال به پروفیل F47 از براکت استفاده می شود به طریقی که بست براکت مثل یک رکاب پروفیل F47را در بر می گیرد و بعد توسط پیچ به پروفیل UH36 اتصال پیدا می کند.

ابعاد این پروفیل:

طول: 4 متر

عرض : 0.36متر

ارتفاع بال : 0.3 متر

ضخامت ورق	متراژ هر شاخه	تعداد در هر بسته	تعداد در هر بندیل
0.6	4	20شاخه	30 بسته

نبشی L25

این پروفیل در محل تلاقی دیوار به سقف کاذب ، به دیوار نصب شده و تراز سقف کاذب راتعیین می کند.در عین حال می تواند نقش حمال را داشته و جهت تکیه گاه در حاشیه سقف کاذب عمل کند و همچنین می توان به عنوان یک سازه الزامی در ساختارهای عایق بندی صوتی به کار برد.

این پروفیل می تواند برای زیر سازی در محل تغییر ارتفاع و شکستها در سقف کاذب مورد استفاده قرار گیرد.

ضخامت ورق	متراژ هر شاخه	تعداد در هر بسته	تعداد در هر بندیل
0.6	4	20شاخه	48 بسته

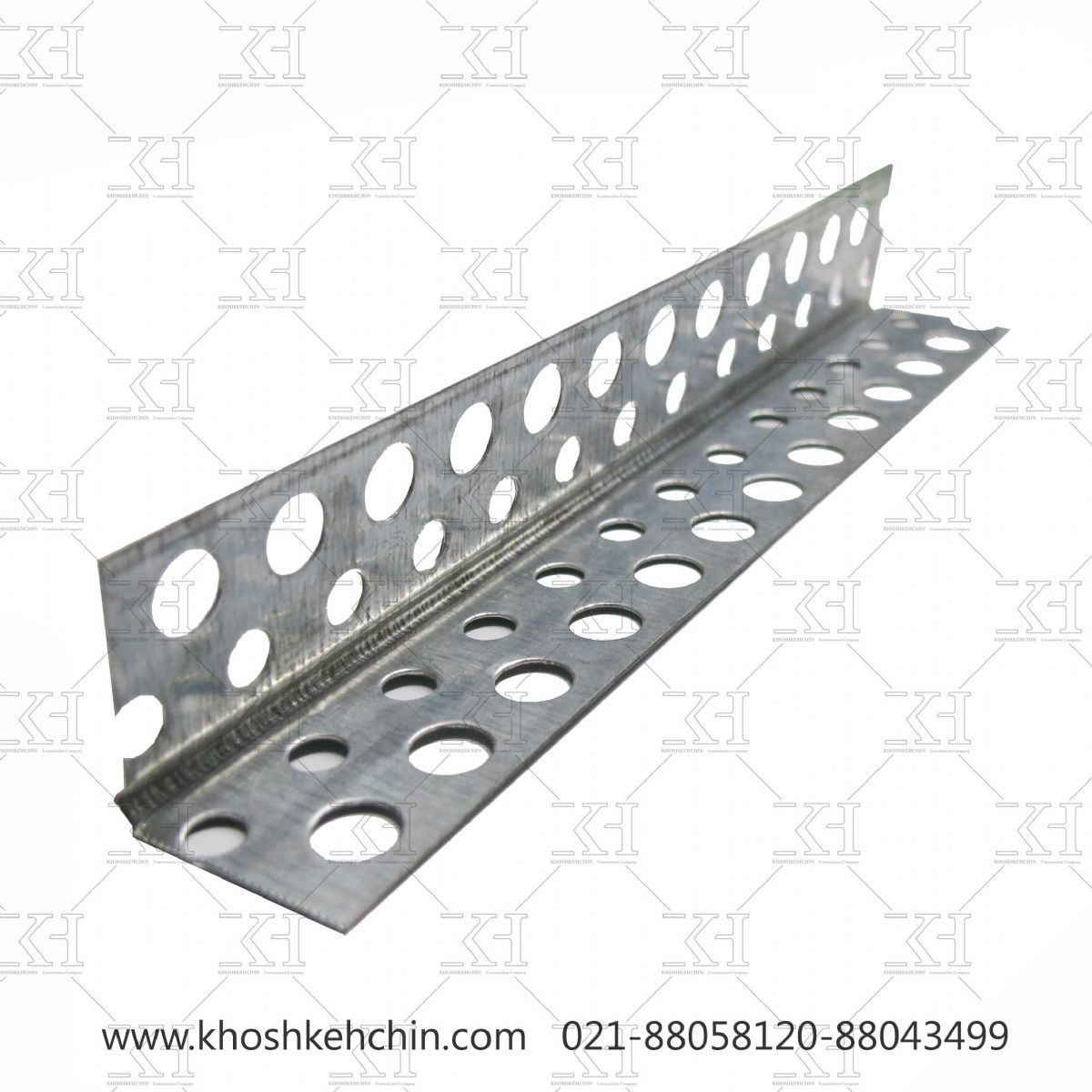

کرنر بید

کرنر بید ( سازه محافظ گوشه ) نبشی پانچ شده ای است که برای محافظت از کنج خارجی دیوار کناف در برابر آسیب های ناشی از ضربه ها و برخوردهای احتمالی کاربرد دارد. همچنین این سازه کمک می کند تا لبه های گونیا و یکدست در دیوار کناف حاصل شود.

براکت F47

برای آویز گرفت از سقف وقتی فضا برای اجرای آویز و پروفیل حمل نداریم میتوان از این اتصال برای اجرای سقف کاذب بهره برد . همچنین در دیوار های پوششی ( لاینینگ ) از این اتصال جهت اجرای پروفیل های 47 F استفاده میگردد .

آویز و پل F47

از این قطعه در سقف های کاذب کناف برای اتصال سازه باربر به سازه پنل وایجاد شبکه استفاده می شود، این قعطه در دو اندازه برای سازه های CD60 و F47 تولید وعرضه می شود.

اتصال آویز HT90

از این قطعه در سقف های کاذب برای اتصال آویز به سقف اصلی استفاده می شود.

اتصال طولی F47

از این قطعه جهت اتصال سازه های باربر (پنل خور) در امتداد طولی یکدیگر استفاده می شود، مقطع این قطعه به شکل W بوده ودر دو اندازه برای سازه های CD60 و F47 تولید وعرضه می شود.

پروفیل T3600

این سازه جزه اصلی زیر سازی را تشکیل داده و وظیفه انتقال بار سقف کاذب را به آویز و در نتیجه به سقف اصلی را به عهده دارد. بر روی این پروفیل شکاف هایی جهت اتصال سازه های فرعی و سوراخ هایی جهت اتصال آویز وجود دارد.

پروفیل T600

این پروفیل ، سازه های فرعی T1200 را به یکدیگر متصل نموده و بصورت موازی با سازه اصلی T3600 اجرا می شود.

سئوالات متداول

پروفیل کناف چیست و چه کاربردی دارد؟

پروفیل کناف مقطعی فلزی است که معمولاً از ورق فولادی گالوانیزه تولید می‌شود و برای ساخت زیرسازی دیوارهای خشک و سقف‌های کاذب کاربرد دارد. پنل‌های گچی روی این زیرسازی نصب می‌شوند. نوع پروفیل و آرایش آن با توجه به سیستم اجرایی انتخاب می‌شود.

تفاوت پروفیل استاد و رانر چیست؟

استاد یا پروفیل C، عضو عمودی زیرسازی دیوار خشک است و پنل‌های گچی به آن متصل می‌شوند. رانر یا پروفیل U در امتداد پایین و بالای دیوار قرار می‌گیرد و محل استقرار استادها را مشخص می‌کند. عرض استاد و رانر باید با یکدیگر متناسب باشد.

پروفیل F47 چه کاربردی دارد؟

پروفیل F47 در زیرسازی سقف کاذب یکپارچه و برخی دیوارهای پوششی استفاده می‌شود. در سقف، این پروفیل در شبکه باربر یا شبکه پنل‌خور قرار گیرد. اتصال آن به سایر اجزا با قطعات متناسب با همین مقطع انجام می‌شود.

تفاوت پروفیل F47 و CD60 چیست؟

F47 و CD60 از نظر شکل و ابعاد مقطع با یکدیگر تفاوت دارند و هرکدام اتصالات متناسب با خود را دارند. انتخاب آن‌ها باید مطابق سیستم اجرایی باشد؛ بنابراین جایگزینی این دو پروفیل یا استفاده از اتصالات مشترک، بدون بررسی مشخصات فنی مجاز نیست.

پروفیل UH36 چه کاربردی دارد؟

پروفیل UH36 در سیستم‌های سقف کاذب، به‌عنوان بخشی از آویز ترکیبی استفاده می‌شود. این پروفیل همراه با قطعات اتصال مربوط، ارتباط بین سقف اصلی و زیرسازی سقف کاذب را برقرار می‌کند. انتخاب طول آویز و نحوه اتصال آن به ارتفاع و بار سقف وابسته است.

نبشی L25 در کدام قسمت سقف کاذب نصب می‌شود؟

نبشی L25 معمولاً در حاشیه سقف کاذب و محل برخورد آن با دیوار نصب می‌شود و در تعیین تراز و تکمیل جزئیات پیرامونی کاربرد دارد. نقش آن در تحمل بار باید مطابق جزئیات سیستم مشخص شود؛ نباید در تمام سقف‌ها آن را یک تکیه‌گاه باربر فرض کرد.

ضخامت ورق پروفیل کناف چقدر است؟

ضخامت ورق به نوع پروفیل، برند و مشخصات محصول بستگی دارد ولی معمولا بین 0.5 تا 0.6 میلی‌متر می باشد .

فاصله استادها در دیوار کناف چگونه تعیین می‌شود؟

فاصله استادها به ارتفاع دیوار، نوع و تعداد لایه‌های پنل، مشخصات مقطع و الزامات عملکردی دیوار بستگی دارد. این فاصله باید از جداول و نقشه‌های سیستم انتخاب شود و نمی‌توان یک عدد ثابت را برای تمام دیوارها در نظر گرفت.

فاصله پروفیل‌های سقف کاذب کناف چقدر است؟

فاصله سازه‌های باربر، سازه‌های پنل‌خور و آویزها باید جداگانه تعیین شود. نوع و ضخامت پنل، تعداد لایه‌ها، وزن سقف و بارهای پیش‌بینی‌شده بر این فاصله‌ها اثر دارند. مقادیر اجرایی باید مطابق دستورالعمل سیستم انتخابی باشند.

برای اتصال پروفیل‌های کناف از چه پیچی استفاده می‌شود؟

در اتصالات فلز به فلز، بسته به ضخامت ورق و جزئیات اتصال، از پیچ سازه مناسب مانند LN یا LB استفاده می‌شود. پیچ اتصال پنل به سازه با پیچ اتصال سازه‌ها تفاوت دارد. همچنین، همه محل‌های برخورد پروفیل‌ها الزاماً به پیچ‌کاری نیاز ندارند و باید مطابق دیتیل اجرا شوند.

کرنر بید چیست و کجا استفاده می‌شود؟

کرنر بید یا محافظ گوشه در کنج خارجی درای وال نصب می‌شود تا به ایجاد لبه مستقیم و محافظت از گوشه در برابر آسیب‌های معمول کمک کند. این قطعه بخشی از عملیات تکمیل سطح است و جایگزین زیرسازی دیوار نمی‌شود.

مقدار مصرف پروفیل در هر مترمربع چگونه محاسبه می‌شود؟

مقدار مصرف به نوع دیوار یا سقف، فاصله اعضای زیرسازی، ارتفاع، ابعاد فضا و تعداد بازشوها بستگی دارد. برای برآورد، ابتدا طول پروفیل‌ها از نقشه محاسبه و سپس با توجه به طول شاخه‌ها و پرت برش، تعداد مورد نیاز تعیین می‌شود.

آیا می‌توان تجهیزات سنگین را به زیرسازی کناف متصل کرد؟

اتصال تجهیزاتی مانند لوستر سنگین، کابینت یا دستگاه‌های تأسیساتی باید از قبل در طراحی پیش‌بینی شود. بسته به وزن و نوع تجهیز، ممکن است تقویت موضعی یا اتصال مستقل به سازه اصلی لازم باشد. پنل و زیرسازی معمول را نباید بدون بررسی ظرفیت، محل مهار تجهیزات سنگین قرار داد.

آیا پروفیل کناف برای زیرسازی نمای سمنت برد مناسب است؟

مناسب‌بودن پروفیل برای دیوار یا سقف داخلی، به معنی مناسب‌بودن آن برای نمای خارجی نیست.
