نمای کرتين وال(Curtain Wall)

نمای کرتين وال(Curtain Wall) - نمای شیشه ایی

نمای کرتين وال(Curtain Wall) - نمای شیشه ایی

نمای کرتین وال

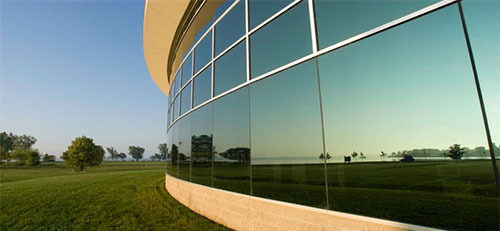

نمای کرتين وال(Curtain Wall)

نمای کرتین وال یکی از زیباترین نماهای مدرنی است که با توجه به کاربرد شیشه و آلومینیوم در آن از شرایط و ویژگیهای منحصر به فردی برخوردار می باشد.

این نوع نما کاملا بصورت صنعتی ساخته می شود و شرایط نصب آن به گونه ای است که انعطاف پذیری خاصی در مواجه با نتشهای ناشی از زلزله و نشت های احتمالی ساختمان در مواقع اضطراری دارد و بصورتSelf Support و تماما آلومینیومی طراحی و اجرا می گردد.

این نوع نما در انواع فریم لس و فیس کپ ساخته و اجرا می شود.

در این سیستم بدلیل اینکه سطح مقطع پروفیل آلومینیوم بزرگ می باشد و از مقاومت بالایی برخوردار است احتیاجی به شبکه بندی جهت زیر سازی نما نمی باشد و خود پروفیل بوسیله پلیت که با پیچ های لوبیایی داخل آن قابل رگلاژ می باشدبه ساختمان متصل می شوند.

کرتين وال



کرتین وال نوعی دیگر از نمای شیشه ای بوده که به جای استفاده از فریم آهنی از پروفيل های آلومينيوم استفاده و نما به صورت مشبک بوده و تلفیقی از آلومینیوم و شیشه می باشد . کرتین وال خود یک سازه محسوب می شود.

این نوع مهندسی نما، نیاز به زیرسازی آهنیSelf Supportندارد و تنوع رنگی نامحدودی داشته که استفاده از طرح های چوبی نیز برای آن امکان پذیر می باشد.

این سیستم، در برابر تنشهای قائم و جانبی از قبیل باد، زلزله و تکانهای شدید کاملاً پایدار است.زیبایی فوق العاده و منحصر به فرد این سازه در نما امتیاز نهایی آن است.

شیشه های استفاده شده در این سیستم18 الی 40 میلیمتر ضخامت دارد و ایزولاسیون حرارتی و صوتی ساختمان را به صورت کامل انجام می دهند.

طراحی زیبا و استاتیکی این سیستم به همراه عدم استفاده از پیچ و پرچ در مونتاژ و طراحی باز شوی مخفی در این سیستم علاوه بر زیبایی و دید بسیار عالی باعث بالارفتن ضريب مقاومت و آبندی و هوابندی شده است.

کرتین وال را می توان در دو نوع رده اصلی Face cap و Full Frameless طبقه بندی نمود.

استفاده از درپوش های ویژه در Face cape و عدم وجود این درپوش ها در Full Frameless از بارز ترین وجوه تمایز این دو سیستم می باشد.

در طراحی پروفیل های این سیستم مباحث مربوط به زلزله, باد و محاسبات استاتیکی رعایت شده و مصالح مورد نیاز هر پروژه بنا به اقتضای هر پروژه جداگانه محاسبه و خصوصیات پروفیل کرتین وال مربوطه مشخص می گردد.



خصوصيات نمای کرتين وال

·         امکان استفاده از شیشه 2 یا 3 جداره

·         امکان ایجاد سطح عایق دما با استفاده از پروفیلهای Thermal Break

·         امکان استفاده از در پوش های متفاوت

·         امکان اجرا به صورت تمام آلومینیوم

·         عدم محدودیت رنگ

·         امکان استفاده از مقاطع و ابعاد متفاوت با توجه به نیاز پروژه



روش اجرا نمای کرتين وال

·         ارائه مدولاسیون بر اساس طرح اولیه و محاسبه ضریبهای موثر در پایداری سازه و همچنین توجه به میزان پرت مصالح

·         ساخت و مونتاژ مدول های کرتین وال

·         آغاز عملیات اجرایی :پیاده سازی و اجرای کمر بند های اصلی

·         اجرای براکت نگهدارنده

·         تثبیت و رگلاژ کرتین وال ها بوسیله پیچ ومهره

·         نصب شیشه
